硬度测试中的样本准备与表面状态控制
硬度计的测量精度高度依赖于测试面的物理状态，任何微小的划痕、油污或氧化层都会导致压痕形状畸变，进而引发读数偏差。在进行洛氏或布氏硬度测试前，必须确保试样表面经过精细打磨与抛光，使其达到规定的粗糙度标准。对于金属材料，通常要求表面粗糙度Ra值低于规定限值，以消除因接触面积不均带来的应力集中现象。若表面存在残留应力或加工硬化层，需通过适当的化学或机械方法去除表层材料，直至暴露出行组织特征真实的基体部分，这是保证数据可重复性的基础前提。
测试过程中，环境振动与温度波动也是不可忽视的干扰源。高精度硬度计通常配备隔振平台，以隔离外部机械干扰。同时，实验室环境温度需维持在标准范围内，因为温度变化会影响压头与试样材料的弹性模量，进而改变压痕深度或直径的测量结果。操作人员需遵循标准化作业程序，确保加载速度、保荷时间等参数严格符合相关材料测试规范，避免人为操作误差。

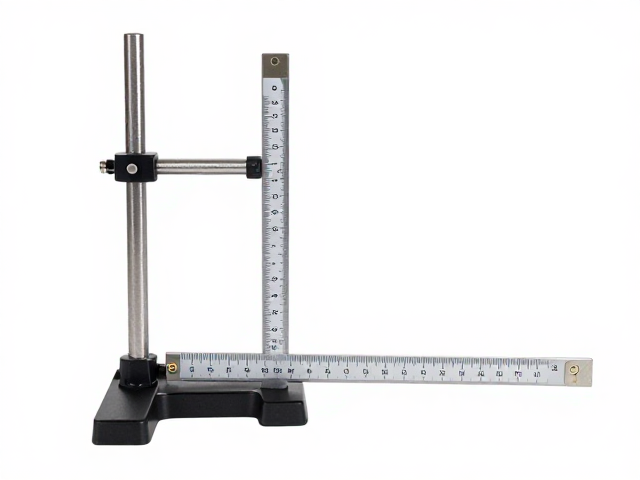

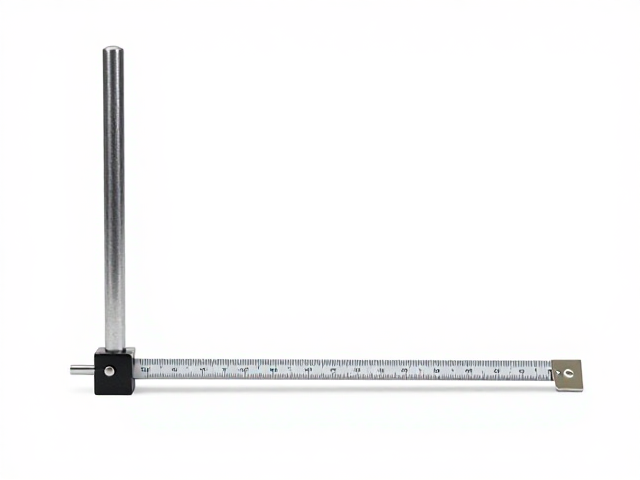

尺寸测量对硬度测试结果的修正逻辑
当测试对象为小尺寸或薄壁零件时，试样厚度与压痕尺寸的比例关系会直接影响测量结果的有效性。根据国际标准，试样厚度至少应为压痕对角线或压入深度的数倍，以防止底座支撑效应干扰压痕形成。若试样尺寸不足，压痕下方的材料变形会受到边界限制，导致测得的硬度值偏高。因此，在进行尺寸测量时，需精确计算试样的几何参数，确认其满足最小厚度要求。对于无法满足厚度标准的微小零件，应选用显微硬度计或表面硬度测试方法，以适配其几何特征。
尺寸测量的精度还体现在压头定位的准确性上。现代硬度计配备高精度光学系统，用于实时监测压痕中心位置。若压痕距离试样边缘或相邻压痕过近，材料间的塑性变形区会发生重叠，导致局部应力场紊乱，从而产生错误的硬度读数。因此，需通过精密测量确定压痕间的最小间距以及压痕至边缘的距离，确保测试区域的材料行为不受边界效应影响。这种基于几何尺寸的修正逻辑，是提升硬度数据真实性的关键步骤。
损耗件寿命预测的数据建模方法
损耗件在服役过程中的性能衰减通常与材料硬度的变化存在显著相关性。通过定期采集损耗件关键部位的硬度数据，可以构建材料老化模型，预测其剩余寿命。实际应用中，需结合长期跟踪测试数据，分析硬度值随使用时间或循环次数的变化趋势。例如，对于经过热处理强化的高强度螺栓，其硬度下降往往预示着内部微观结构如马氏体分解或碳化物析出，这些微观变化直接关联到抗疲劳性能的降低。通过建立硬度-寿命映射关系，可实现从单一物理量到综合性能指标的转换。
数据建模过程中，需剔除异常值并验证模型的线性或非线性特征。某些工况下，硬度变化可能与磨损、腐蚀或热损伤等多种失效模式耦合。因此，需引入多维参数进行分析，如结合尺寸变化率、表面形貌特征等，构建复合评估指标。通过历史数据回溯验证，确认模型在不同工况下的预测精度。若发现预测偏差较大，需重新审视数据采集条件及材料本构关系的假设，确保模型能够真实反映损耗件的退化机理。
测试数据的标准化处理与误差分析
原始硬度数据在转化为可用信息前，需经过严密的标准化处理流程。不同硬度标尺（如HRC、HBW、HV）之间不存在简单的线性换算公式，直接换算可能导致显著误差。因此，在跨标尺数据分析时，应依据材料类型和测试标准，选择经过验证的等效转换关系，或保留原始标尺数据进行多维度对比。同时，需对测量数据进行统计分析，计算平均值、标准差及置信区间，以评估测试结果的离散程度。高离散系数可能暗示试样不均匀性或测试系统不稳定，需进一步排查原因。
误差分析应涵盖系统误差与随机误差两个层面。系统误差可能源于压头磨损、载荷传感器漂移或光学系统标定偏差，需通过定期校准标准块进行修正。随机误差则与试样表面微观结构差异、环境波动等因素有关，可通过增加重复测试次数来降低其影响。在损耗件寿命评估中，误差传递分析尤为重要，需计算各输入参数（如硬度、尺寸、载荷）的误差对最终寿命预测值的影响权重，从而识别关键控制变量，优化测试策略，提升预测结果的可靠性。
