液压油管接口的核心规格与标准体系
液压油管接口的连接可靠性直接取决于其严格遵循的国际与国家标准，其中SAE J1926和SAE J1924是工程机械与汽车工业中最为通用的规范体系。SAE J1926主要定义了1500 psi至3000 psi压力等级下的快速接头尺寸，其核心参数集中在端部螺纹规格与配合面直径，常见的有1/2英寸、3/4英寸及1英寸等主流尺寸，这些尺寸决定了管路系统的通流能力与承压上限。在实际工程应用中，螺纹牙型多采用UNC（统一粗牙）或UNF（统一细牙）标准，螺纹精度等级通常需达到Class 2B或3A，以确保在高压高频振动环境下不会出现因螺纹干涉导致的泄漏或滑丝现象。
除了螺纹规格，接口本体的几何尺寸如内孔直径、密封锥角及锁紧环宽度也是关键核验指标。标准的60度锥面密封设计会配合O型圈或金属对金属密封面，其中NPT（National Pipe Taper）螺纹因其自锁特性常用于低压辅助回路，而BSPP（英国标准平行管螺纹）配合平垫圈密封则更常见于高压主油路。每一套合规的液压接口组件在出厂时均标注有明确的压力额定值，例如SAE J1926-1标准下的1/2英寸接头在3000 psi工况下需通过规定的爆破压力测试，用户需依据系统最高工作压力选择对应压力等级的接头，避免因规格误配引发灾难性失效。
刹车盘安装的机械适配与应力控制

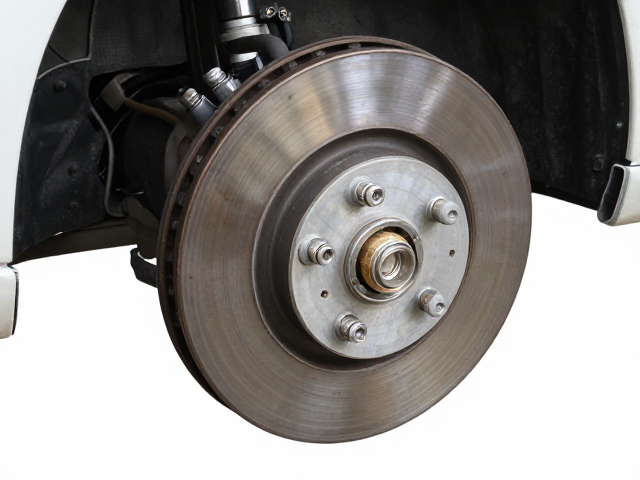

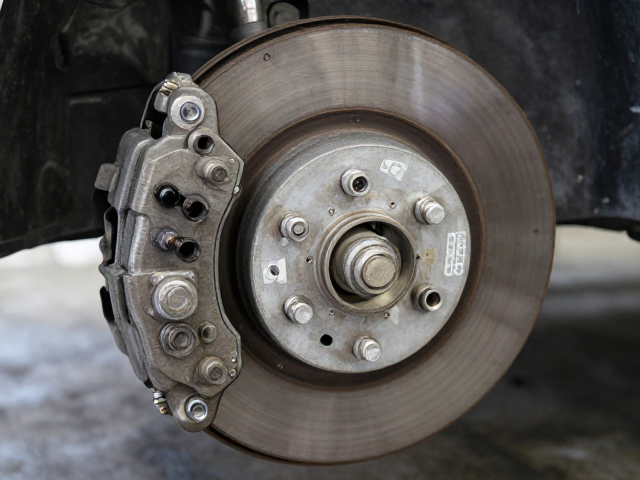

刹车盘的安装稳固性依赖于制动卡钳支架与车轮轮毂定位面的精密配合，安装过程中必须确保制动盘与轮毂法兰面的清洁度，任何细微的金属屑或锈蚀点都会导致盘面跳动超标。标准的乘用车及轻型商用车刹车盘中心定位环直径需与轮毂中心孔完全匹配，若存在间隙，必须使用专用定位环进行修正，严禁使用橡胶垫圈或非标材料强行填补，否则在高速旋转产生的离心力作用下，定位失效会直接导致刹车盘偏磨或卡钳支架螺栓松动。安装螺栓的紧固顺序应遵循对角交叉原则，并使用扭矩扳手分三次逐步达到制造商规定的紧固力矩，以平衡盘体受热后的形变应力。
刹车盘与制动片的接触面平整度是决定制动效能的核心变量，安装前需检查制动盘摩擦面的划痕深度，一般标准规定划痕深度超过0.5毫米即需进行光盘处理或更换。在装配新刹车盘时，需确认制动片背板与刹车盘散热槽之间的间隙符合设计规范，部分带有通风槽的刹车盘在安装时需特别注意通风孔的方向，确保其能与刹车盘内部的散热风道对齐，以优化高温下的空气对流效率。此外，制动盘固定螺栓通常经过防松设计，如涂抹螺纹锁固剂或采用尼龙嵌件，安装后需进行静态检查，确保无异物卡滞，为后续的动态制动测试提供基础的机械稳定性。
液压系统与制动结构的流体动力学适配
液压制动系统的高效运作要求管路布局与制动主缸、从动轮缸之间形成严密的流体动力学闭环，管径的选择需依据系统流量需求与允许压降进行计算，过细的管路会增加沿程阻力，导致制动响应迟滞，而过粗的管路则可能增加系统容积，影响踏板脚感的线性度。在适配过程中，需重点考量液压油在管路中的流速，一般建议制动液在软管内的流速控制在2-4米/秒之间，以平衡响应速度与压力损失。管路走向应避免急弯和锐角，弯曲半径通常不得小于管径的三倍，以防止液压油在转弯处置于死区，造成局部压力积聚或气泡滞留，进而引发制动软脚现象。
液压系统的适配还需解决不同材质管路的兼容性问题，现代车辆多采用双层或三层复合制动软管，内层为耐油橡胶，外层为增强纤维编织层，这种结构能有效抵抗制动液腐蚀并吸收高频振动。在安装液压管路时，需确保管路与刹车盘、悬挂系统及其他运动部件保持足够的安全间距，通常建议预留至少20毫米以上的动态间隙，防止车轮跳动或转向时发生干涉摩擦。所有液压管路接头在安装后需进行目视检查，确认O型圈未扭曲、锁紧螺母未滑牙，并依据标准进行压力保持测试，确保系统在1.5倍额定压力下无渗漏，从而保障制动系统在全工况下的流体密封性与响应一致性。
